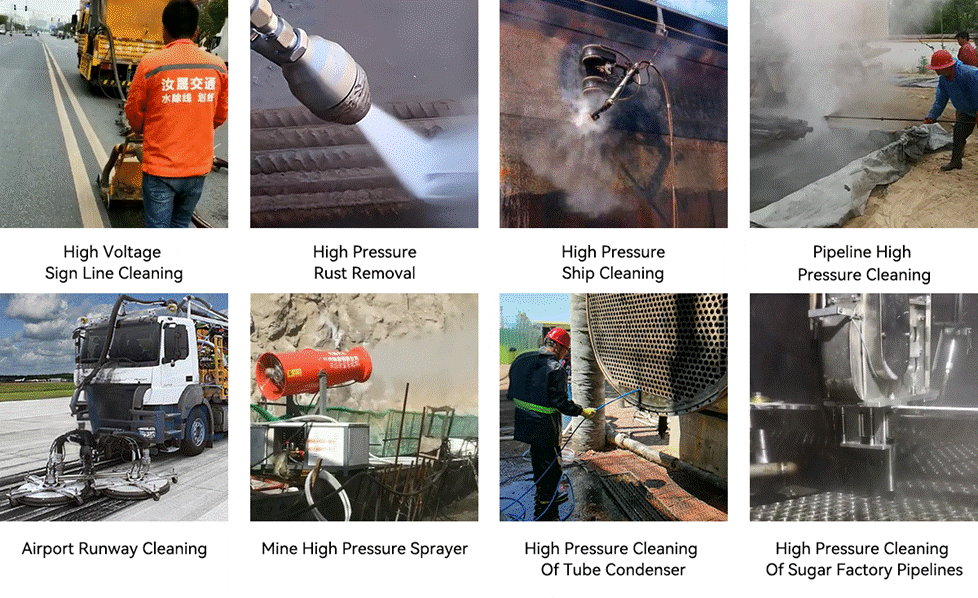

La pression et le débit de la machine de sablage à jet d'eau jouent un rôle clé dans les pompes et machines de nettoyage à jet d'eau haute pression à haut rendement, et l'application réagit différemment à chaque variable. En général, les dépôts durcis réagissent mieux aux pressions plus élevées, tandis que les matériaux plus mous sont de préférence éliminés avec des débits plus élevés. Cependant, chaque application est unique et nous pouvons vous aider à déterminer quelle combinaison de pression et de débit vous convient le mieux.

Informations détaillées sur le produit

Moteur entraîné : Moteur diesel / Moteur électrique
Vitesse requise : 1500 tr/min
Pression de travail max. de la pompe : 2800 bar
Capacité/Débit : 10~1800L/M
Puissance moteur requise : Jusqu'à 800 kW
Médium : eau douce, huile, etc.
Certification: ISO9001: 2008 , CE

Structure de la machine :

1. L'extrémité liquide de la pompe haute pression est une tête de pompe divisée et adopte la technologie allemande KAMAT. La tête de pompe divisée utilise une combinaison de matériaux d'étanchéité mécanique à la pression nominale. L'emballage ou le remplissage ne sont pas autorisés. Il est très stable en fonctionnement à long terme et nécessite un entretien. , l'entretien est très pratique, réduisant considérablement les coûts de maintenance de l'utilisateur.

2. Le piston est fabriqué en alliage de tungstène-carbone, qui a été renforcé et est très résistant à l'usure et à la corrosion. Le joint de chaque piston est scellé avec un matériau polymère, ce qui améliore les performances d'étanchéité et réduit le coût d'étanchéité par rapport au joint annulaire d'étanchéité utilisé par les fabricants précédents. Coûts de maintenance.

3. Par rapport aux autres fabricants d'équipements de nettoyage externes, les vannes de régulation de pression avec vannes pilotes sont généralement considérées par les utilisateurs comme étant de bonne qualité et faciles à utiliser. Elles peuvent régler la pression en continu et contrôler le débit. Selon les différentes exigences de nettoyage, la vanne de régulation de pression peut être ajustée. Lors de la pression, il vous suffit de tourner légèrement les mains sans aucun outil auxiliaire.

4. Le système de protection de la soupape de sécurité adopte le type de diaphragme antidéflagrant internationalement accepté, qui peut soulager la pression et a une structure simple et de faibles coûts de maintenance.

5. Partie motrice de la pompe haute pression :

(1) La rotation de l'engrenage intégré adopte un système de lubrification forcée, qui peut générer une huile de lubrification sous pression abondante. En même temps, un filtre à aimant permanent est installé de sorte que la pompe puisse absorber les impuretés dans l'huile de lubrification pendant le fonctionnement à long terme, améliorant ainsi la fiabilité de fonctionnement à long terme du vilebrequin, des engrenages, des bielles, des roulements, etc. 1/1 : Le système de pompe à piston composé de la traverse et de la structure étagée de la cavité de la traverse comprime l'huile de lubrification pendant chaque processus de retour du vilebrequin, et l'huile de lubrification fournit une lubrification puissante à la grande bague de palier de vilebrequin à travers le passage d'huile interne de la bielle. 1/2 : L'huile de lubrification libérée après la décompression est pulvérisée sur le palier de l'arbre de transmission à grande vitesse et sur l'arrière du dissipateur thermique en alliage d'aluminium pour favoriser l'échange de chaleur. 1/3 : Le niveau d'huile de lubrification est bas, ce qui améliore la perte de barattage d'huile de l'engrenage, économise la consommation d'huile de lubrification et réduit les coûts d'exploitation.

(2). Le mécanisme de réduction à double engrenage hélicoïdal intégré a une structure compacte, une transmission précise, un fonctionnement en douceur, un bruit réduit et aucune pièce d'usure. 2/1 : Répartition automatique de la charge, éliminant efficacement l'impact des écarts de fabrication. 2/2 : Il n'y a pas de concentration de contraintes sur le vilebrequin et les engrenages, et la fiabilité est considérablement améliorée. 2/3 : Le roulement principal adopte des roulements à rouleaux sphériques à double rangée pour compenser automatiquement la déformation angulaire causée par la flexion de la charge du vilebrequin. 2/4 : Le roulement et le tourillon du vilebrequin sont reliés par un retrait conique, ce qui facilite le démontage et le remplacement du roulement. 2/5 : L'arbre de transmission à grande vitesse adopte un joint labyrinthe anti-étincelles pour assurer la durée de vie.

6. Le système de filtration adopte une filtration secondaire en acier inoxydable et est équipé d'une pompe de surpression. Grâce au traitement par osmose inverse, la précision atteint 50 microns. Le sac filtrant peut être démonté et nettoyé à plusieurs reprises, et les exigences du joint d'extrémité liquide, du noyau de soupape et du siège de soupape sont augmentées. durée de vie.

7. Le système de lubrification automatique refroidi par eau a un effet de refroidissement remarquable et une durée de vie plus longue que les pompes d'autres fabricants.

8. Le système de refroidissement à huile de circulation à blocage de bouchon adopte une structure de dissipateur thermique, qui peut réduire considérablement la température de fonctionnement de la pompe et de la boîte de vitesses, assurer le meilleur effet de lubrification de l'huile et augmenter la durée de vie de la pompe.

9. Système de contrôle électrique :

1 : Système d'alarme automatique : A. Lorsque la température de l'huile dépasse la plage spécifiée, l'équipement déclenche automatiquement une alarme et s'arrête ; B. Lorsque la pression nominale est dépassée, l'équipement déclenche automatiquement une alarme et s'arrête ; C. Lorsque l'alimentation en eau est insuffisante, l'équipement déclenche automatiquement une alarme et s'arrête.

2 : Une minuterie numérique est installée, qui peut accumuler le temps de fonctionnement de l'équipement pour la maintenance et l'inspection.

10. Système de pompe de surpression :

1 : Grâce à la suralimentation forcée prioritaire, la qualité est fiable.

2 : La pompe est une structure segmentée à plusieurs étages verticale. La section d'entrée, la section médiane et la section de sortie sont fixées ensemble par des boulons. Chaque étage de la pompe est équipé d'une roue et d'une aube directrice. La direction axiale est équilibrée hydrauliquement et la force axiale résiduelle est contrôlée par un ou une paire de roulements à billes.

3 : La pompe fonctionne en toute sécurité, de manière stable, a une longue durée de vie, occupe une petite surface et est facile à installer et à entretenir.
